Van bi 3 mảnh V3T – Cấu tạo, ưu điểm và ứng dụng

Van bi 3 mảnh V3T là thiết bị quan trọng trong các hệ thống đường ống, hoạt động dựa trên quả bi có lỗ xuyên tâm. Khi bi xoay 90º, van chuyển từ trạng thái mở hoàn toàn sang đóng hoàn toàn, phù hợp với các hệ thống cần đóng/mở nhanh hoặc đóng/mở nhiều lần.

Ưu điểm nổi bật của van bi 3 mảnh V3T

• Tổn thất áp suất thấp, đóng mở dễ dàng, khả năng làm kín tốt, khối lượng nhẹ và chiếm ít không gian lắp đặt.

• Cơ cấu làm kín gồm làm kín bi và làm kín trục (hai cấp độ), đảm bảo van vận hành hiệu quả trong nhiều môi trường.

• Van bi 3 mảnh V3T có thể lắp bộ truyền động, được kiểm tra kín khí 100% ở cả trạng thái mở và đóng dưới áp suất 10 bar. Bộ truyền động có thể lắp đặt dễ dàng trên dòng van này.

• Thiết kế đế lắp actuator giúp người dùng dễ dàng tích hợp tự động hóa trong hệ thống.

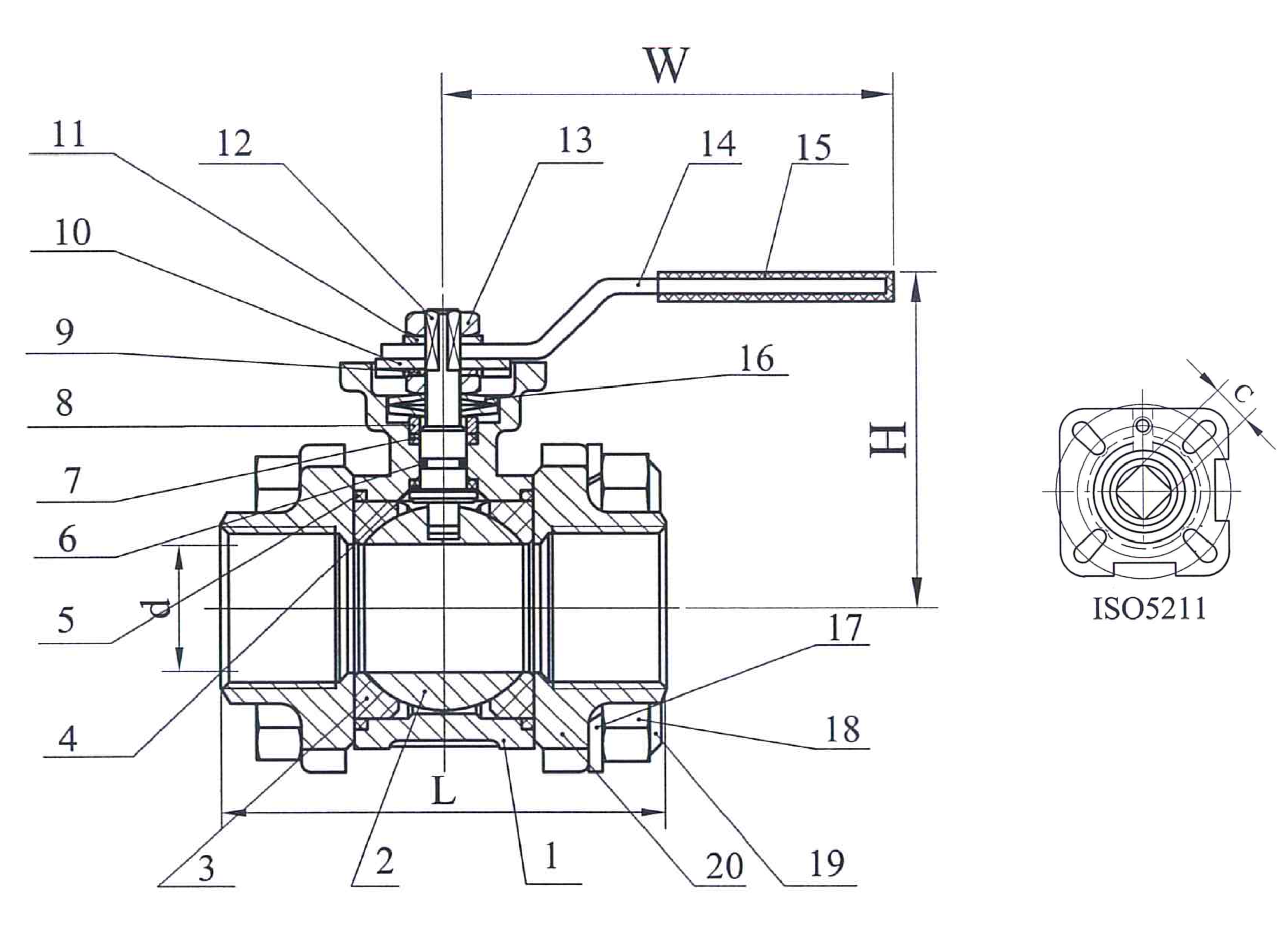

Cấu tạo vật liệu của van bi V3T

Van bi sử dụng vật liệu thép chất lượng cao cho toàn bộ thân van và bi van:

• Thân van: AISI316 / AISI304 Stainless Steel
• Bi van: AISI316 / AISI304 Stainless Steel

Vật liệu này giúp van chịu được môi trường ăn mòn, thích hợp với nhiều ngành công nghiệp.

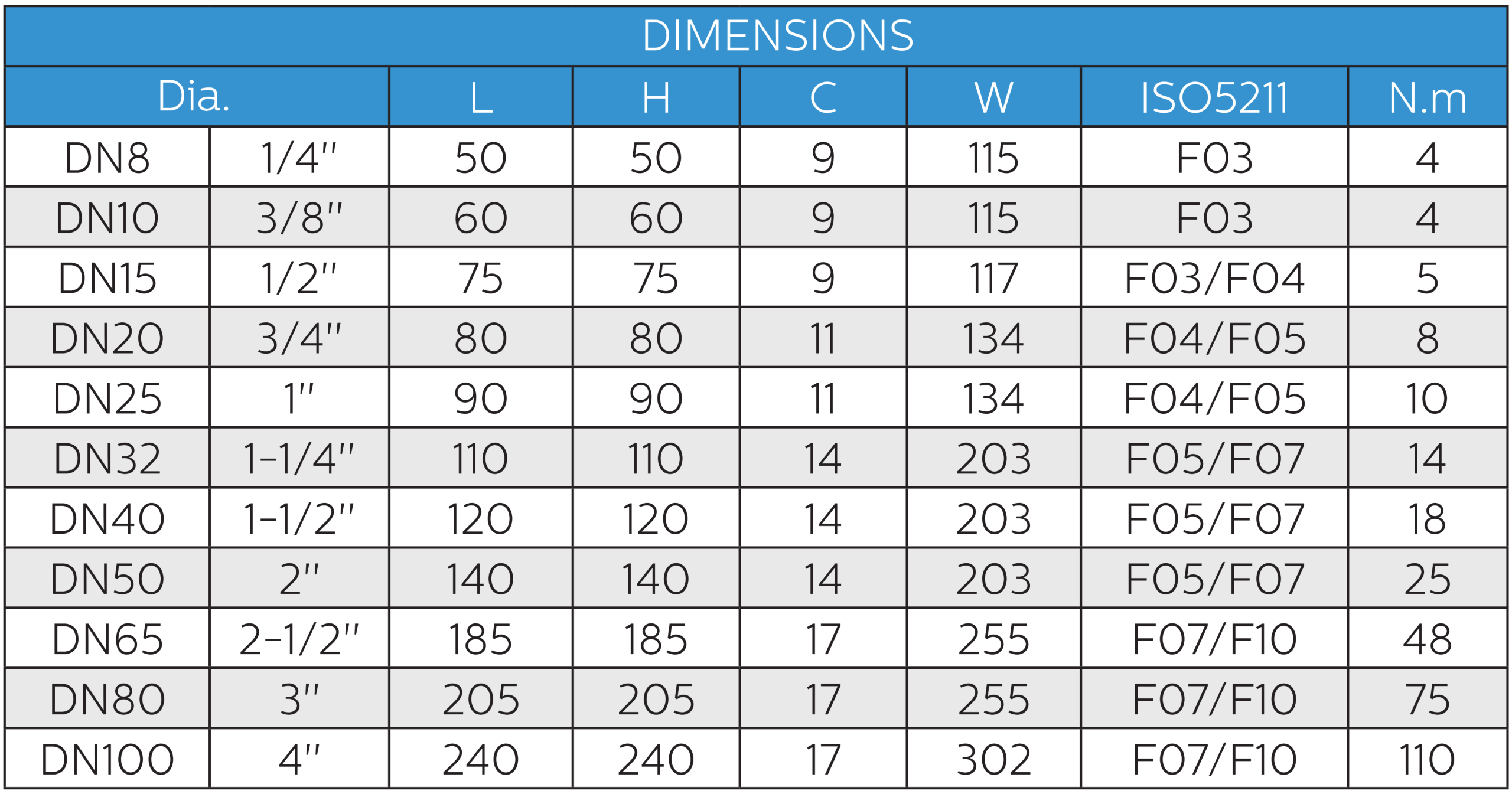

Thông số kỹ thuật của van bi V3T

Van bi được thiết kế với các tiêu chuẩn kỹ thuật sau:

• Kết nối: Ren (Threaded)
• Kích cỡ danh định: DN15 (1/2”) – DN100 (4”)
• Dải áp suất: Tối đa 40 bar
• Dải nhiệt độ: Phụ thuộc vật liệu, từ -25°C đến 180°C

Những thông số này giúp van phù hợp với nhiều hệ thống từ áp suất trung bình đến cao.

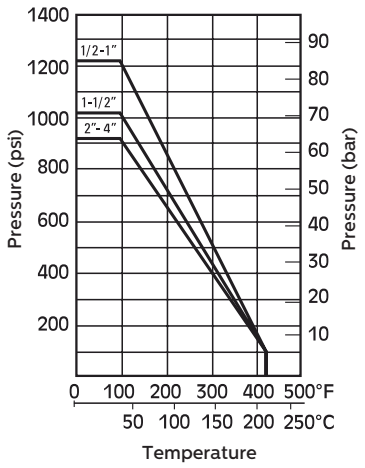

Dải nhiệt độ

Ứng dụng thực tế của van bi 3 mảnh V3T

Được sử dụng rộng rãi trong:

• Đường ống sưởi – làm mát
• Nhà máy chế biến thực phẩm
• Công nghiệp hóa chất
• Đóng tàu
• Nhà máy sản xuất giấy

Khả năng đóng/mở nhanh và độ bền cao giúp van phù hợp với cả môi trường công nghiệp nhẹ và nặng.

Lắp đặt van bi V3T

Van bi có thể lắp đặt ở mọi vị trí trên đường ống, giúp người dùng dễ dàng bố trí trong nhiều dạng hệ thống khác nhau mà không bị giới hạn hướng.

Liên hệ ngay để được tư vấn

Nếu bạn đang tìm van bi 3 mảnh chất lượng ổn định, giá cả hợp lý, hãy liên hệ SON Industrial ngay hôm nay để được tư vấn giải pháp phù hợp với nhu cầu vận hành của hệ thống nhà máy bạn.

Son Industrial cung cấp giải pháp lắp đặt nhanh chóng, bảo hành uy tín và hỗ trợ kỹ thuật tận tình.
