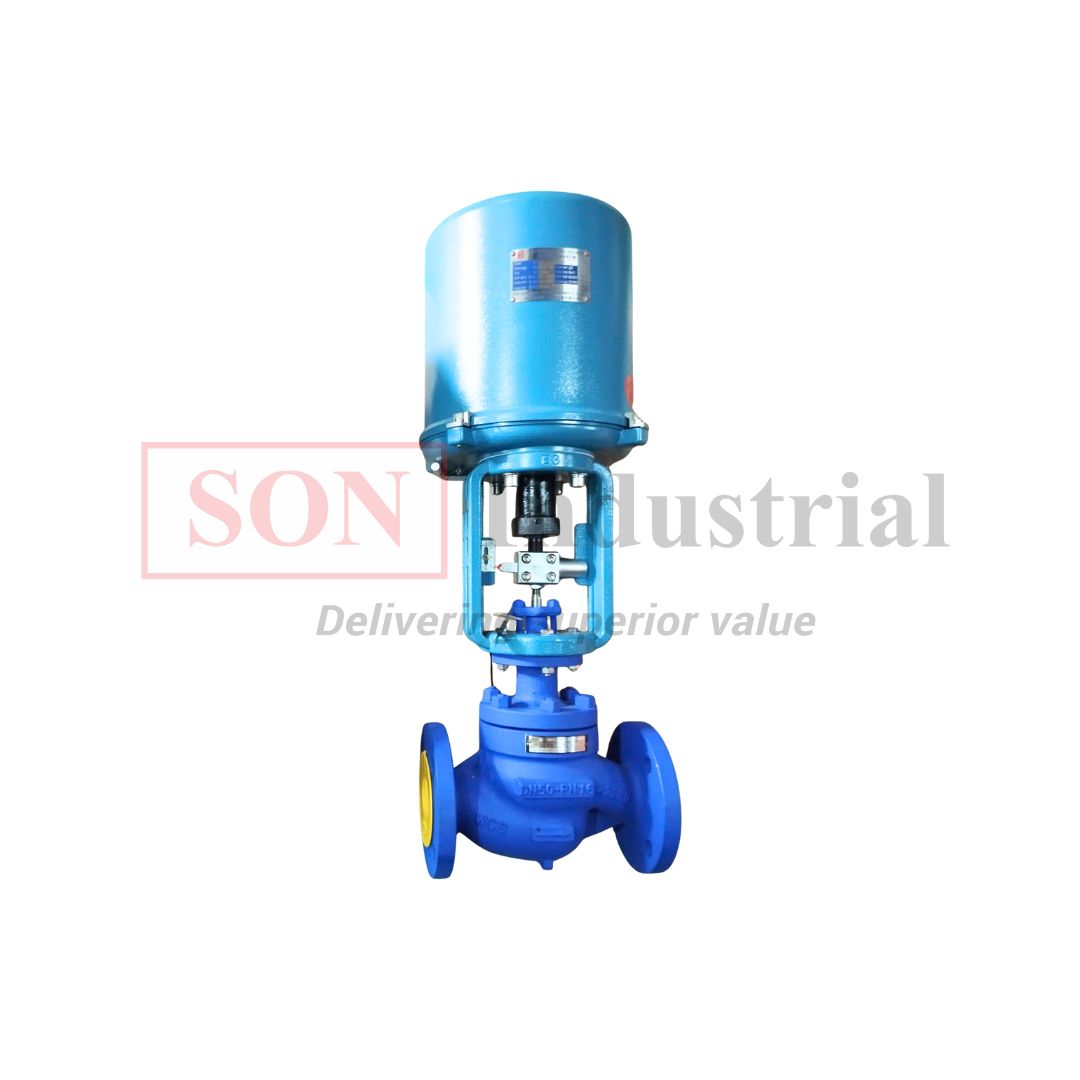

Van điều khiển điện – Khái niệm, cấu tạo và ứng dụng

Van điều khiển điện là thiết bị sử dụng mô-tơ điện để tạo chuyển động đóng/mở hoặc điều tiết lưu lượng trong hệ thống ống. Dòng điện cấp cho bộ truyền động thường từ 24VDC, 24VAC, 110VAC, 220VAC đến 380VAC, phù hợp cả hệ 1 pha – 2 pha – 3 pha. Van được ứng dụng để kiểm soát nước, hơi, khí, hóa chất, dung dịch và nhiều loại lưu chất khác trong công nghiệp.

Cấu tạo của van điều khiển điện

Van điều khiển điện gồm hai bộ phận chính: thân van và bộ truyền động điện.

• Thân van có nhiều dạng: van bi, van bướm, van dao, van cầu, van cổng, van 2 ngã, van 3 ngã, van nhựa, van inox…, được sản xuất theo nhiều tiêu chuẩn kết nối như ren (threaded), mặt bích (flanged), clamp, welded, glued joint.
• Bộ truyền động điện là thành phần quan trọng nhất, gồm mô-tơ điện, bảng mạch điều khiển, bộ giảm tốc, cảm biến giới hạn hành trình, màn hình hiển thị, vỏ bảo vệ. Đây là phần quyết định tốc độ đóng/mở, moment xoắn, độ chính xác và độ bền của van.

Nguyên lý hoạt động của van điều khiển điện

Van điều khiển điện hoạt động dựa trên việc mô-tơ điện nhận tín hiệu và xoay trục van theo góc quy định (thường là 90° đối với van bi/van bướm). Khi cấp điện, mô-tơ quay → trục van quay → van mở. Khi ngừng cấp điện hoặc nhận tín hiệu đóng → trục quay ngược → van đóng.

• Van dạng ON/OFF: đóng mở hoàn toàn 0% hoặc 100%.
• Van dạng tuyến tính: điều khiển góc mở theo tín hiệu 4–20mA, 0–10V để đạt lưu lượng mong muốn.

Van điều khiển điện và các dạng phổ biến

Van điều khiển điện được chia theo kiểu thân van và chức năng truyền động:

• Van bi điều khiển điện (Electric Ball Valve) – xoay 90°, độ kín cao, phù hợp nước – khí – dung dịch – hóa chất.
• Van bướm điều khiển điện (Electric Butterfly Valve) – mô-men nhỏ, thích hợp đường kính lớn.
• Van cầu điều khiển điện (Electric Globe Control Valve) – dùng trong hệ thống yêu cầu điều tiết chính xác.
• Van 3 ngã điều khiển điện
• Van cổng, van dao điều khiển điện – dùng cho hệ thống bùn loãng, hạt rắn, môi trường đặc thù.

Van điều khiển điện và ứng dụng trong công nghiệp

Van điều khiển điện được dùng rộng rãi trong:

• Hệ thống xử lý nước sạch, nước thải, hệ HVAC, hệ lạnh
• Nhà máy hóa chất – xi măng – giấy – dược phẩm – thực phẩm – đồ uống
• Hệ thống hơi nóng, khí nén, nồi hơi, đường ống áp lực
• Ứng dụng Smart Factory, tự động hóa, SCADA, PLC
• Nhà máy xăng dầu, điện, thủy điện
  Ưu điểm của van điện là vận hành ổn định, điều khiển chính xác, thích hợp môi trường không có khí nén hoặc cần điều khiển tuyến tính.

Van điều khiển điện và ưu điểm nổi bật

• Điều khiển chuẩn xác theo tín hiệu (0–10V / 4–20mA).
• Mô-tơ vận hành êm, độ rung thấp, moment cao.
• Khả năng điều tiết tuyến tính mượt, phù hợp hệ thống cần kiểm soát lưu lượng – áp suất.
• Vận hành độc lập, không cần hệ thống khí nén đi kèm.
• Tích hợp dễ dàng vào HMI, PLC, DCS, SCADA.

Van điều khiển điện và kết luận

Van điều khiển điện đóng vai trò quan trọng trong tự động hóa công nghiệp, đặc biệt trong các hệ thống cần độ chính xác và khả năng điều khiển tuyến tính. Sự đa dạng về kiểu van, nguồn điện và cấp điều khiển giúp thiết bị này phù hợp với hầu hết nhà máy – dây chuyền sản xuất hiện nay.
