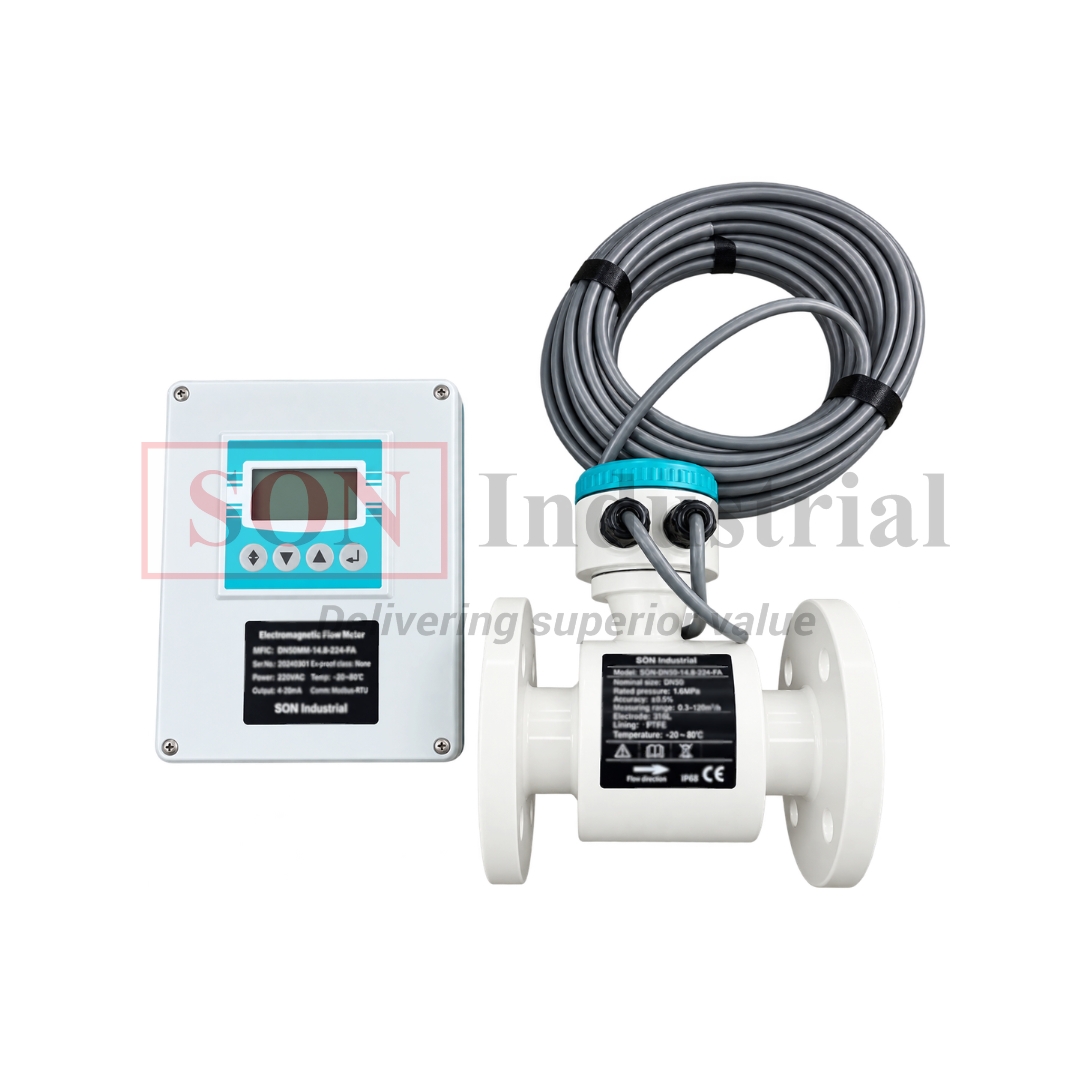

Giải pháp đo lưu lượng chất lỏng dẫn điện chính xác và ổn định – Đồng hồ lưu lượng điện từ SON Industrial SEMF

Đồng hồ lưu lượng điện từ SON Industrial model SEMF là thiết bị đo lưu lượng thể tích được thiết kế chuyên dụng cho các loại chất lỏng có khả năng dẫn điện. Thiết bị được ứng dụng rộng rãi trong hệ thống cấp nước, xử lý nước và nước thải, hóa chất, thực phẩm – đồ uống, giấy, khai khoáng và nhiều dây chuyền sản xuất công nghiệp.

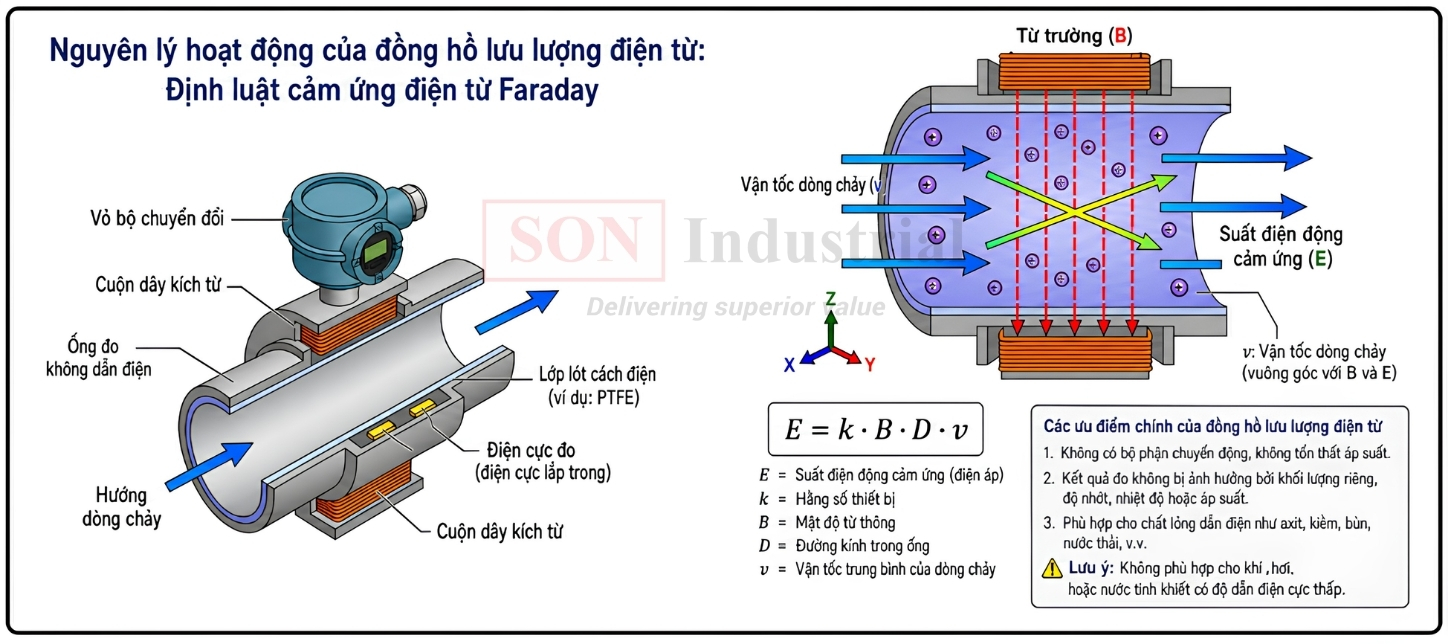

Nguyên lý hoạt động của đồng hồ lưu lượng điện từ SEMF

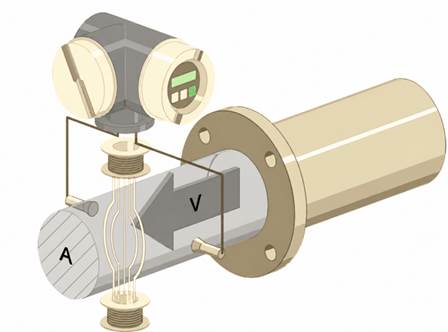

SEMF hoạt động dựa trên định luật cảm ứng điện từ Faraday. Khi chất lỏng dẫn điện chuyển động qua vùng từ trường bên trong ống đo, một điện áp cảm ứng sẽ được tạo ra. Hai điện cực được bố trí đối xứng trên thành ống sẽ tiếp nhận tín hiệu điện áp này.

Giá trị điện áp cảm ứng tỷ lệ thuận với vận tốc trung bình của lưu chất. Bộ chuyển đổi tín hiệu của SEMF tiếp nhận, khuếch đại và xử lý tín hiệu, sau đó tính toán thành lưu lượng tức thời và lưu lượng tích lũy dựa trên tiết diện ống đo.

Do nguyên lý đo không phụ thuộc vào chi tiết cơ khí chuyển động, SEMF có khả năng làm việc ổn định trong thời gian dài và đặc biệt phù hợp với các hệ thống công nghiệp yêu cầu độ tin cậy cao.

Cấu tạo chính đồng hồ lưu lượng điện từ

Đồng hồ lưu lượng điện từ SEMF bao gồm thân cảm biến, lớp lót, điện cực đo, cuộn dây tạo từ trường và bộ chuyển đổi tín hiệu.

Lớp lót bên trong có nhiệm vụ cách ly lưu chất với thân kim loại. Tùy theo đặc tính của môi chất, có thể lựa chọn các vật liệu phù hợp như PTFE, cao su hoặc các vật liệu chống ăn mòn và mài mòn khác.

Điện cực đo tiếp xúc trực tiếp với lưu chất và có thể lựa chọn vật liệu phù hợp với môi trường làm việc nhằm nâng cao khả năng chống ăn mòn.

Bộ chuyển đổi tín hiệu xử lý tín hiệu đo và cung cấp các tín hiệu truyền thông phổ biến như 4–20 mA, xung, RS485/Modbus hoặc HART tùy theo cấu hình, thuận tiện kết nối với PLC, HMI, SCADA và các hệ thống giám sát trung tâm.

Ưu điểm nổi bật của đồng hồ lưu lượng điện từ SON Industrial SEMF

Một trong những ưu điểm quan trọng nhất của SEMF là không có chi tiết cản dòng nằm trong tiết diện đo. Vì vậy, thiết bị gần như không tạo thêm tổn thất áp suất trên đường ống và giúp giảm tiêu hao năng lượng của hệ thống bơm.

Đồng hồ lưu lượng điện từ SEMF có thể đo nhiều loại chất lỏng dẫn điện như nước sạch, nước thải, hóa chất, dung dịch axit – kiềm, nước muối, bùn và một số chất lỏng có chứa hạt rắn.

Kết quả đo ít bị ảnh hưởng bởi các yếu tố như mật độ, độ nhớt và nhiệt độ của lưu chất khi thiết bị được lựa chọn và lắp đặt đúng điều kiện kỹ thuật.

Bên cạnh đó, do không sử dụng bộ phận cơ khí chuyển động nên đồng hồ có độ bền cao, ít hao mòn và giảm nhu cầu bảo trì trong quá trình vận hành.

Các ứng dụng tiêu biểu của đồng hồ lưu lượng điện từ

Đồng hồ lưu lượng điện từ SON Industrial SEMF phù hợp cho nhiều hệ thống như:

• Đo nước cấp và nước sản xuất trong nhà máy.
• Đo lưu lượng nước thải và hệ thống xử lý nước.
• Đo hóa chất, dung dịch axit, kiềm và nước muối.
• Đo lưu lượng trong ngành thực phẩm và đồ uống.
• Đo bùn, slurry và các lưu chất dẫn điện có chứa chất rắn.
• Giám sát lưu lượng trong hệ thống sản xuất, PLC và SCADA.

Lựa chọn đồng hồ SEMF đúng kỹ thuật

Để lựa chọn đồng hồ lưu lượng điện từ phù hợp, không nên chỉ căn cứ vào kích thước đường ống. Cần xác định thêm loại lưu chất, độ dẫn điện, lưu lượng vận hành, áp suất, nhiệt độ, đặc tính ăn mòn hoặc mài mòn và yêu cầu tín hiệu đầu ra.

Việc lựa chọn đúng kích thước, vật liệu lớp lót, vật liệu điện cực và thực hiện nối đất đúng kỹ thuật sẽ giúp đồng hồ SON Industrial SEMF duy trì khả năng đo chính xác, ổn định và đáng tin cậy trong suốt quá trình vận hành.
