Thông tin Mô tả
Khi hơi nước được tạo ra, nước trong nồi hơi sẽ bay hơi và cần được bổ sung bằng bơm cấp nước (feedwater pump) để duy trì mức nước ổn định trong nồi hơi. Mực nước cần được giữ ở mức thích hợp nhằm tránh hư hỏng thiết bị và đảm bảo hiệu suất vận hành tối ưu.

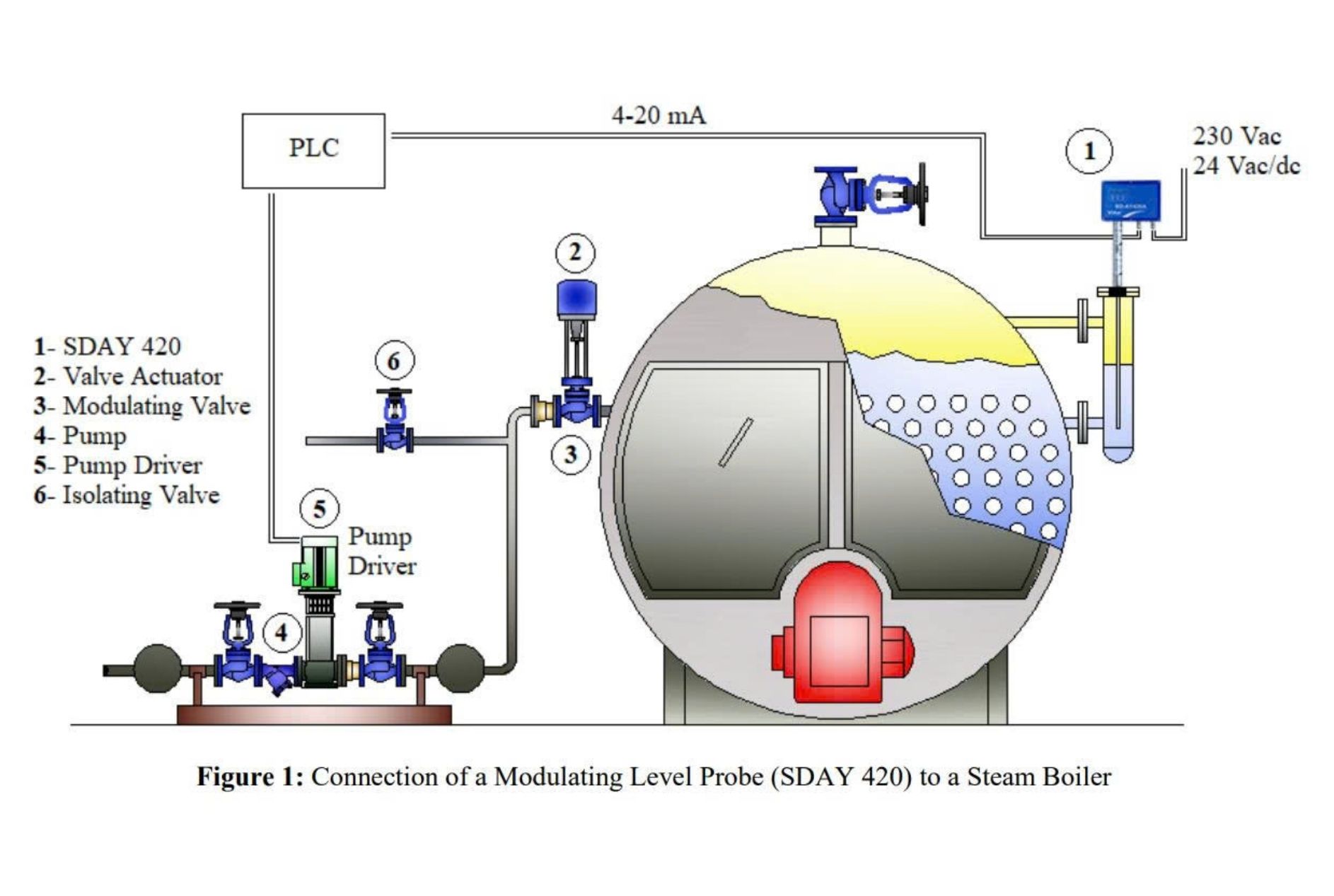

Vì lý do này, hệ thống điều khiển mức nước (level control system) được sử dụng để giám sát và điều khiển mực nước trong nồi hơi. Hệ thống có chức năng phát hiện mực nước thấp, kích hoạt cảnh báo (alarm) và thực hiện thao tác ngắt bơm cấp nước hoặc ngắt bộ đốt (burner) khi cần thiết.
Khuyến nghị nên trang bị thêm thiết bị hiển thị mức nước bên ngoài, như ống thủy (level gauge), để người vận hành có thể quan sát trực quan mực nước theo từng nấc. Ngoài ra, nên lắp đặt hệ thống điều khiển mức nước dự phòng (secondary level control system) để đảm bảo an toàn trong trường hợp hệ thống chính gặp sự cố.

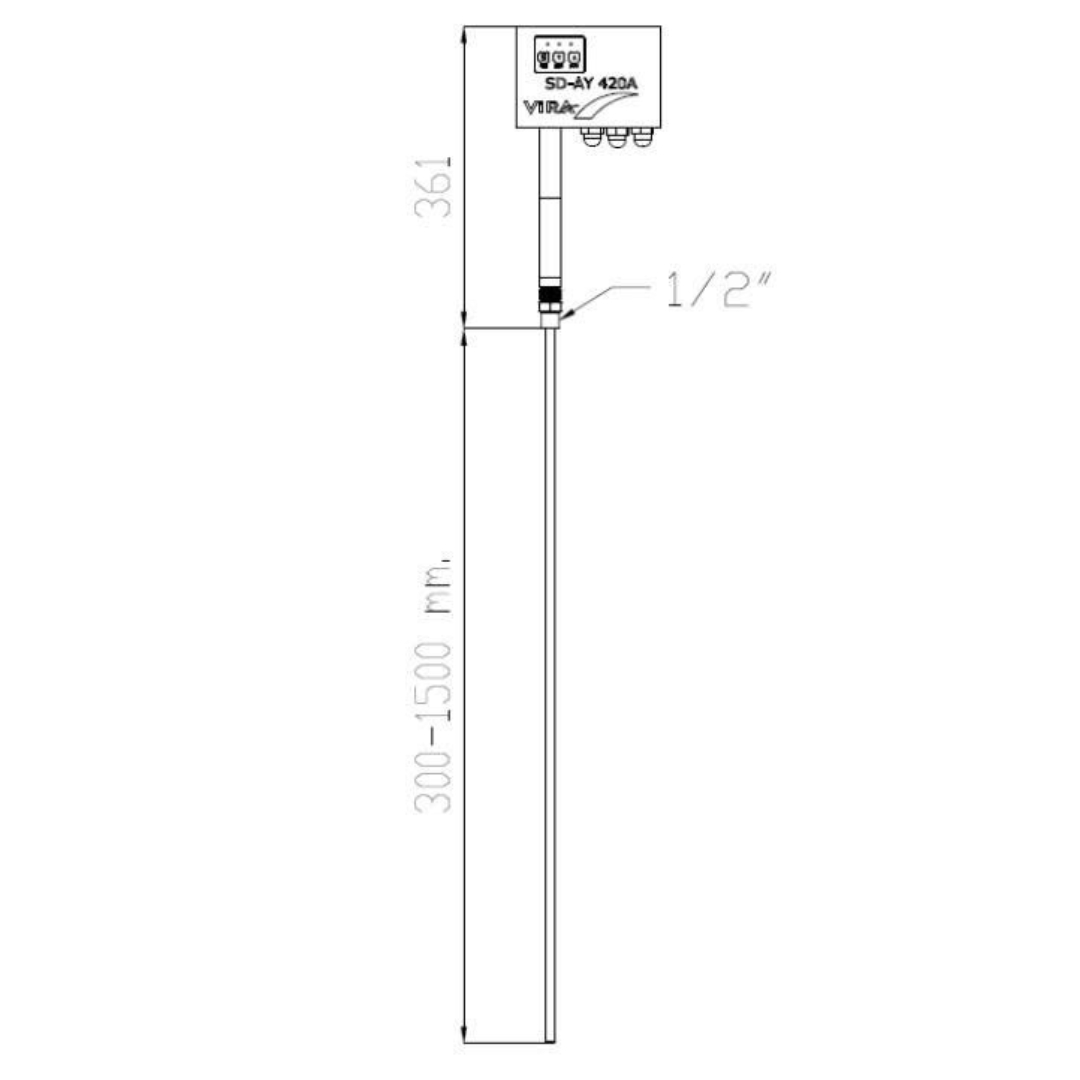

Thiết bị cảm biến mức SD-AY420 (SD-AY420 Level Transmitter) hoạt động theo nguyên lý đo điện dung (capacitance measurement principle). Tín hiệu đầu ra tỷ lệ thuận với mức nước trong bồn hoặc nồi hơi, và phát ra tín hiệu analog chuẩn 4–20 mA DC cho hệ thống tự động hóa.
Khi mực nước ở mức thấp nhất (minimum level) → tín hiệu 4 mA.
Khi mực nước ở mức cao nhất (maximum level) → tín hiệu 20 mA.
Thiết bị này giúp hiển thị mức chất lỏng trong bồn hoặc nồi hơi dưới dạng phần trăm (%) hoặc tín hiệu analog 4–20 mA, phù hợp cho tích hợp với hệ thống giám sát và điều khiển tự động.
Trên thiết bị có 03 nút điều chỉnh (buttons) gồm 02 đèn LED đỏ và 01 đèn LED xanh, được sử dụng để thiết lập và hiệu chỉnh (commissioning adjustment) trong quá trình cài đặt ban đầu.
